О ПИНСЕТТЕРЕ

Как работает пинсеттер?
Боулинг - одно из всемирных самых популярных спортивных состязаний.
Раньше, установкой кеглей и посылкой шара обратно занимались люди, находившиеся позади дорожек.
С развитием техники и востребованностью боулинга стали появляться автоматизированные устройства, которые делают всю работу по установке кеглей. Автоматический пинсеттер, сначала патентованный Готтфридом Шмидтом, был представлен американской Компанией Литейного Завода (AMF) в 1946. Это сначала пинсеттер был огромным монстром, имея почти 2 тонны веса и 2.7 метра в высоту.
Современные пинсеттеры – гораздо меньшего размера их предшественников и намного более интеллектуальные.

Много различных версий игры существуют во всем мире, но наиболее популярный - боулинг TENPIN. Вы катите шар по гладкой поверхности дорожки, чтобы сбить 10 кеглей, которые расставлены в виде равностороннего треугольника. С обеих сторон дорожки - желоба, которые заманят в ловушку шар, если шар направлен не правильно. Не буду заострять внимание читателя на правилах игры, на любом сайте Вы найдете их.

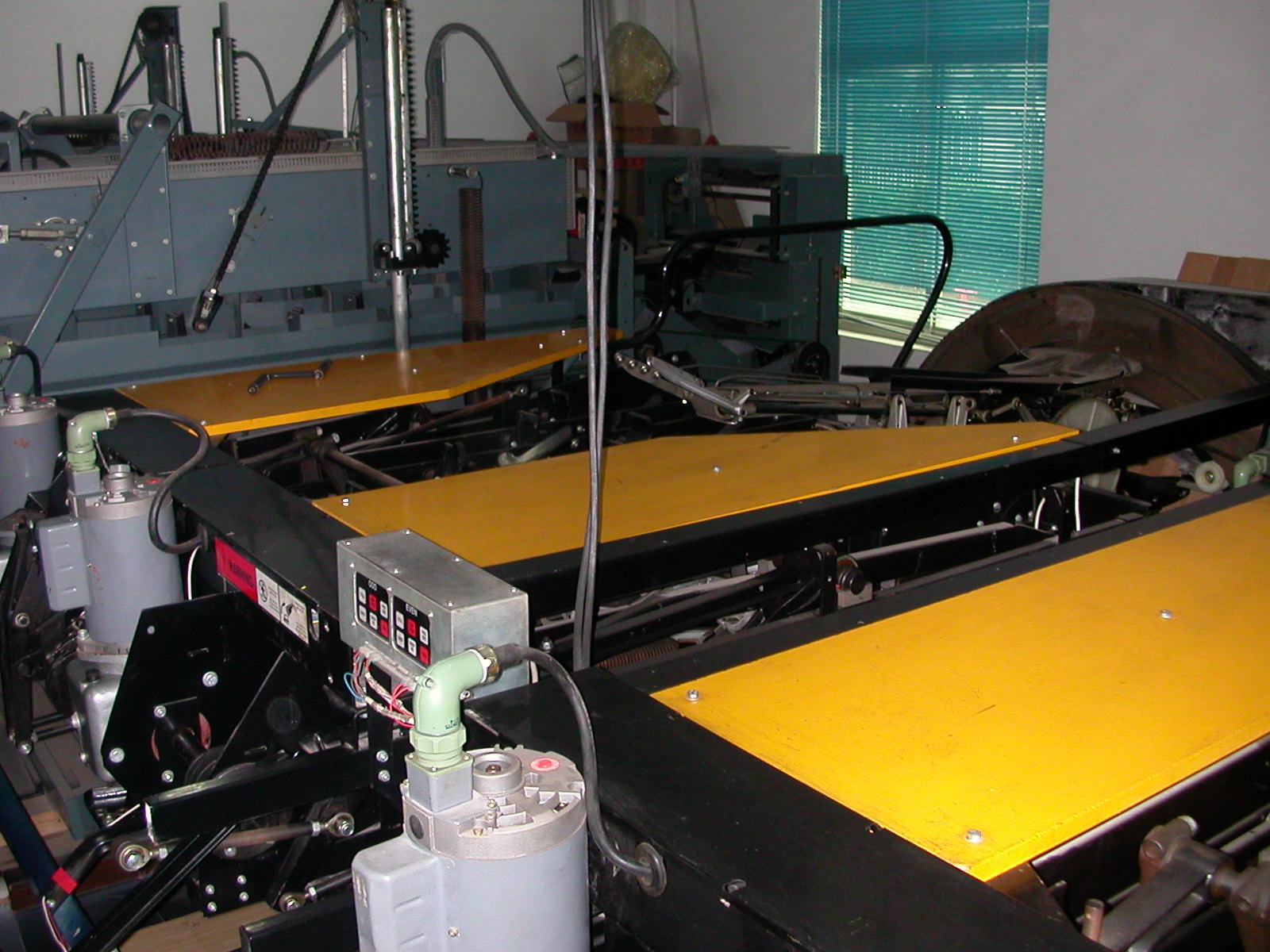

На примере кеглеустановочной машины Brunswick серии GS образца 1982 г (существуют пинсеттеры серии А образца 1954 г.) который состоит из четырех главных частей:
1. Зачистка

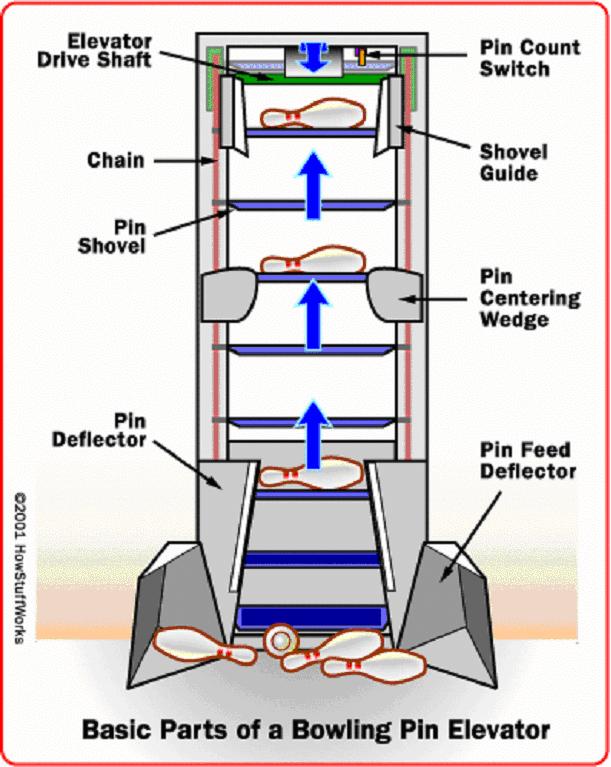

2. Элеватор
3. Дистрибьютор.
4. Пиндек ( стол кеглей )
Brunswick GS состоит из более чем 4000 деталей и все они задействованы для того чтобы каждый раз ставить на пиндек всего лишь 10 кеглей, но в работе задействовано 20. Пока вы сбиваете 10 кеглей, следующие 10 готовятся на дистрибьюторе. В отличие от пинспоттеров класса AMF серии 82-30 ( сюда же можно отнести серию 82-70, 82-90, 8800 )
GS определяет наличие кеглей на столе контактным способом и в отсутствии какой-либо не будет устанавливать на пиндек все остальные, пока каждая кегля не займет свое место, эта процедура регулируется ЦПУ имеющий в своем активе процессор с прошитым алгоритмом работы. Такое преимущество дает возможность работать GS в режиме тренировочных геймов, т.е. боулер может сам программировать схему расстановки кеглей на пиндеке.
Следующий шаг зависит точно от того, что произошло на дорожке. Для начала рассмотрим вариант если при первом броске не были сбиты НИ ОДНОЙ кегли. В таком случае опустится зачистка ( это такая досточка, которая имеет двойной смысл: во-первых запрещает пропускать следующий шар, если какой-нибудь умник захочет бросить еще один шар с мыслью «успею-неуспею», не тешься мыслью – НЕ УСПЕЕШЬ. И эта-же дощечка зачищает пиндек при установке следующей партии кеглей.) далее опускается стол для определения сбитых кеглей. Скоринг пишет в своем активе знак [ 0 ] . Следующий бросок – и… о, лажа, опять мимо. Снова – зачистка закрывает пиндек, опускается стол, скоринг пишет знак [ – ], поднимается стол и… зачистка плавно счищает с пиндека не cбитые кегли.
Следующий бросок и, ты замечаешь, что шар наглым образом взрывает все десять кеглей и на экране загорается большой Х и до мозга, как током – СТРАЙК. Ты ещё до конца не можешь поверить что ТЫ ЭТО СДЕЛАЛ, а машина уже опять опустила зачистку, опустила стол, скоринг – Х, и на столе появляются размеренно следующие 10 кеглей.
Опять шар –бац, на пиндеке – взрыв, зачистка – хлоп, но после рассеивания тумана, обнаруживаешь – 3 несчастных устояли и их накрывает стол, скоринг – 7, а на столе работают щипцы, они захватывают стоящие кегли и они поднимаются вместе со столом, зачистка – хрямсь, очистила пиндек, стол – нежно поставил троицу на место и поднимаясь захватил с собой зачистку, предлагая тебе сделать еще бросок. Ты – бац, и вся троица разлетелась в тар-тарары, зачистка – хлоп, стол – дыц, скоринг пишет [ / ]. И каждый раз циклы повторяются.
Ты можешь задать законный вопрос, а как узнает машина, что пора опустить зачистку? Ответ прост – фотоэлемент.

Представь: ты стоишь справа от пинсеттера и смотришь на процесс, хотя зачем представлять я попробовал все нарисовать, думаю получилось не плохо.

И последнее: чем отличается пинсеттер от пинспоттера и почему такие названия.
Пинсеттер – это зарегистрированное название кеглеустановочной машины компании Brunswick, а пинспоттер - компании AMF.
И отличаются эти машины принципиально: пинсеттер имеет ременную трансмиссию и дистрибьютор, а так же прямоугольный элеватор и высота, в собранном состоянии, 2400 см. Пинспоттер имеет жескую трансмиссию, дистрибьютор в виде руки с ремнем, которая сама поворачивается что бы опустить каждую кеглю в свое место. А элеватор у пинспоттера круглый.
Теперь небольшая справка.
Большую популярность во всем мире имеет пинспоттер компании AMF 82-30 (базовая модель).
Многие производители оборудования предпочитают комплектовать пакеты именно AMF, они не дорогие, просты в эксплуатации, и не требуют высоких помещений.
Из наиболее раскрученных компаний-экспортеров AMF машин, имеющих лицензию на производство пинспоттеров я бы отметил Zhonglu (ныне VIA и лидер продаж ) Шанхай, (элеватор красного цвета, чистый AMF имеет черный цвет элеватора) и Vantage (где-то в Европе) элеватор голубого цвета (распространен в основном в Европе), но в принципе как не назови машину любой спец сразу скажет, что это AMF.
Brunswick так и не продал лицензию на производство где-либо пинсеттеров серии GS и поэтому они являются самой крутой компанией по производству пинсеттеров, многие изготовители оборудования для серьезных, профессиональных, залов предпочитают комплектовать свое оборудование с пинсеттером GS.
